در بسیاری از پروژههای برق صنعتی، تصمیمگیری درباره نوع مفصل کابل معمولاً در نگاه اول ساده به نظر میرسد؛ اما تجربه نشان داده همین انتخاب بهظاهر ساده، میتواند روی پایداری شبکه، ایمنی تجهیزات و حتی هزینههای بلندمدت پروژه تأثیر مستقیم بگذارد.

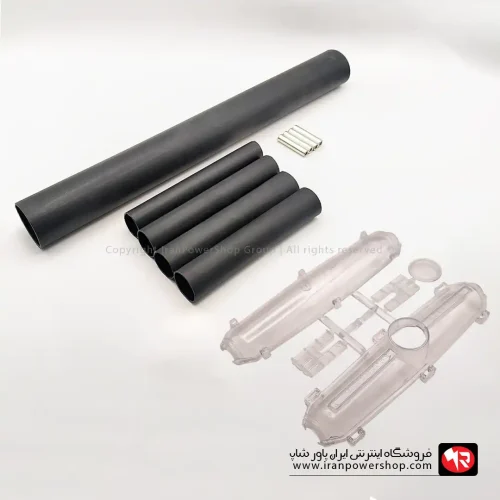

دو گزینهای که تقریباً در تمام پروژهها با آن مواجه میشویم، مفصل رزینی و مفصل حرارتی هستند؛ دو راهکار با فلسفه اجرایی کاملاً متفاوت که هر کدام مزایا، محدودیتها و کاربردهای خاص خود را دارند.
سؤال اصلی اینجاست:
پاسخ کوتاه این است: «بستگی دارد»؛ اما پاسخ حرفهای، نیازمند بررسی دقیق فنی، اجرایی و محیطی است. در این مقاله، بدون جانبداری تبلیغاتی و کاملاً تخصصی، این دو نوع مفصل را از دید مهندسی برق، اجرا در پروژههای واقعی و تجربه صنعتی مقایسه میکنیم.
مفصل کابل (Cable Joint) نقطه اتصال دو کابل برق است که باید سه وظیفه حیاتی را همزمان انجام دهد:
هرگونه ضعف در هر یک از این سه بخش، میتواند منجر به:
به همین دلیل، انتخاب نوع مفصل فقط یک انتخاب اجرایی نیست؛ بلکه یک تصمیم مهندسی است.
تعریف تخصصی با نگاه اجرایی

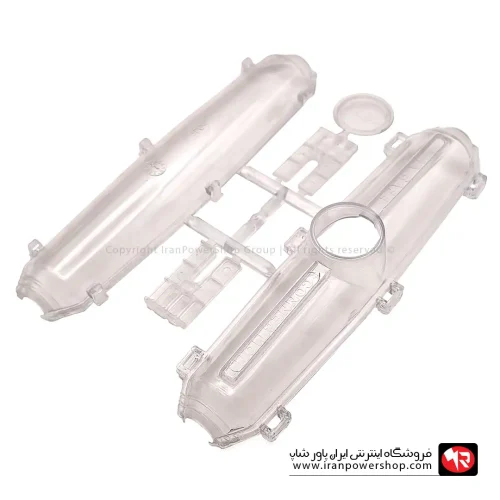

مفصل رزینی نوعی مفصل کابل است که عایقبندی و حفاظت آن توسط رزین دو جزئی (معمولاً اپوکسی یا پلییورتان) انجام میشود. پس از آمادهسازی کابل و اتصال هادیها، رزین مایع داخل قالب ریخته میشود و پس از زمان مشخصی، سخت شده و یک بدنهی یکپارچه، نفوذناپذیر و مقاوم ایجاد میکند.
راهکاری متداول اما وابسته به اجرا

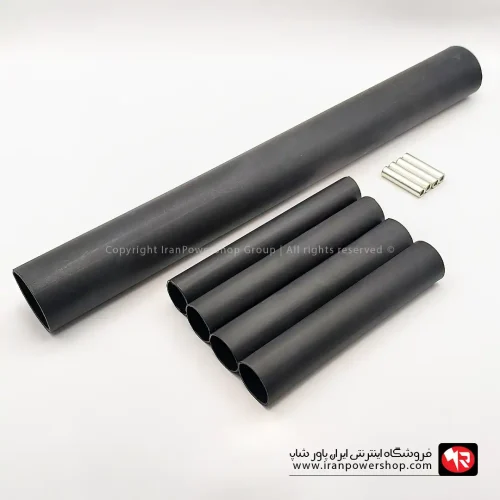

مفصل حرارتی (Heat Shrink Joint) از قطعاتی تشکیل شده که با اعمال حرارت (معمولاً با شعله یا هیتر صنعتی) جمع میشوند و روی کابل میچسبند. این جمعشدگی باعث ایجاد فشار مکانیکی و عایقبندی میشود.
مفصل رزینی:
رزین پس از سخت شدن، تمام فضاهای خالی را پر میکند و عملاً هیچ مسیر نفوذی برای هوا یا رطوبت باقی نمیگذارد. این موضوع باعث کاهش شدید احتمال تخلیه جزئی میشود.
مفصل حرارتی:
عایقبندی به کیفیت جمعشدگی قطعات وابسته است. هرگونه حباب هوا، حرارت غیر یکنواخت یا نصب نادرست میتواند نقطه ضعف ایجاد کند.
برتری: مفصل رزینی
مفصل رزینی:
پس از سخت شدن، کاملاً Water Tight است و برای دفن مستقیم در خاک، چاههای کابل و محیطهای مرطوب ایدهآل محسوب میشود.
مفصل حرارتی:
در صورت نصب عالی میتواند مقاومت مناسبی داشته باشد، اما در بلندمدت و شرایط سخت محیطی، احتمال نفوذ رطوبت وجود دارد.
برتری: مفصل رزینی (بهویژه در پروژههای دفنی)
مفصل رزینی:
فرآیند نصب استاندارد و تکرارپذیر دارد. خطای انسانی کمتر روی کیفیت نهایی اثر میگذارد.
مفصل حرارتی:
کاملاً وابسته به تجربه نصاب است. حرارت زیاد یا کم، هر دو میتوانند مفصل را دچار مشکل کنند.
برتری: مفصل رزینی
مفصل رزینی:
در محیطهای بسته، مرطوب، تونلها، چالهها و حتی فضاهای محدود قابل اجراست.
مفصل حرارتی:
نیاز به فضای مناسب برای اعمال حرارت دارد و در محیطهای خطرناک یا محدود، اجرای آن چالشبرانگیز است.
برتری: مفصل رزینی
مفصل حرارتی:
در شرایط ایدهآل، سریعتر آماده بهرهبرداری میشود.
مفصل رزینی:
نیازمند زمان گیرایش رزین است و بهرهبرداری فوری ممکن نیست.
برتری: مفصل حرارتی
مفصل رزینی:
به دلیل ساختار یکپارچه، در پروژههای بلندمدت صنعتی عملکرد بسیار پایداری دارد.
مفصل حرارتی:
در پروژههای با تنش مکانیکی یا شرایط محیطی متغیر، دوام آن به شدت به کیفیت نصب اولیه وابسته است.
برتری: مفصل رزینی
| معیار | مفصل رزینی | مفصل حرارتی |
| عایقبندی | بسیار بالا | وابسته به اجرا |
| مقاومت رطوبتی | عالی | متوسط تا خوب |
| وابستگی به نصاب | کم | زیاد |
| نصب در محیط سخت | عالی | محدود |
| زمان بهرهبرداری | متوسط | سریع |
| دوام بلندمدت | بسیار بالا | متوسط |
یکی از اشتباهات پرتکرار، انتخاب مفصل صرفاً بر اساس قیمت اولیه است. در حالی که هزینه واقعی مفصل، شامل:
در بسیاری از پروژههای صنعتی، مفصل رزینی با وجود قیمت اولیه بالاتر، در بلندمدت اقتصادیتر است.
در این قسمت برخی سوالات شما را پاسخ دادیم
بله، مفصل رزینی هم در فشار ضعیف و هم در فشار متوسط کاربرد گسترده دارد.
در شرایط خاص و با اجرای کاملاً حرفهای بله، اما ریسک آن بالاتر است.
در شرایط صنعتی، مفصل رزینی معمولاً عمر عملیاتی بیشتری دارد.
خیر، پس از نصب صحیح، نیاز به نگهداری خاصی ندارد.
افزایش تلفات، خرابی زودهنگام، نفوذ رطوبت و حتی خطرات ایمنی.
مقایسه مفصل رزینی و مفصل حرارتی نشان میدهد که «بهتر بودن» یک مفهوم مطلق نیست، بلکه به شرایط پروژه، محیط نصب و سطح حساسیت شبکه بستگی دارد.
اما اگر معیار شما پایداری، ایمنی و اطمینان بلندمدت است، در اغلب پروژههای صنعتی، مفصل رزینی انتخاب حرفهایتری محسوب میشود.
